З ЧОГО СКЛАДАЄТЬСЯ ФАСАДНА ЛЮЛЬКА ZLP 630

Фасадна будівельна люлька типу ZLP 630 застосовується для підйому матеріалів, інструменту і робочих у міру виробництві фасадних робіт. Цей вид обладнання відмінно себе зарекомендував. Простота збірки, монтажу та експлуатації зробили люльки практично незамінними на об’єктах висотою понад 15 м.

Стандартна люлька ZLP 630 складається з наступних основних елементів:

  • Кошики модульного типу з ходовими і фасадними колесами;
  • Пари консолей з противагами;
  • Пари виконавчих механізмів;
  • Електричного щита з пультом дистанційного керування;
  • Систем безпеки-пари кінцевих вимикачів і пари уловлювачів;
  • Кабелю підведення електроживлення;
  • 4-х натягувачів кінців вантажного і розвантажувального троса.

Робочим органом механізму є сталевий грузолюдской гарячеоцинкований трос, що проходить крізь уловлювачі і механізми підйому, і на якому, власне, і підвішується кошик люльки.
Дати фото кошика

Кошик фасадного підйомника складається з складальної платформи підлоги, передніх і задніх балюстрад і пари боковин. Стандартно, у ZLP630 розмір кошика в довжину становить 6м., внутрішня ширина – від 0,7 – 0,75 м, висота передньої балюстради – до 1,1 м., задній – до 1,2 м. Шестиметровий модульний підлогу зазвичай виготовляється з трьох набірних платформ розміром за 2м. (хоча бувають і варіації, наприклад, 1м. + 2м. + 2м.), що дуже зручно і дозволяє регулювати ширину охоплення поверхні фасаду в необхідному діапазоні.

Залежно від специфіки того чи іншого об’єкта, конфігурація кошиків колисок може також змінюватися. Наприклад, виконання кошика може бути прямокутним, кутовим, П-подібним, напівкруглим і, нарешті, круглим. Завдяки цьому фасадні підйомники широко використовуються не тільки в будівництві, але і в промисловості (наприклад, для виробництва відновлювальних робіт на градирнях, димових трубах, різних промислових установках).

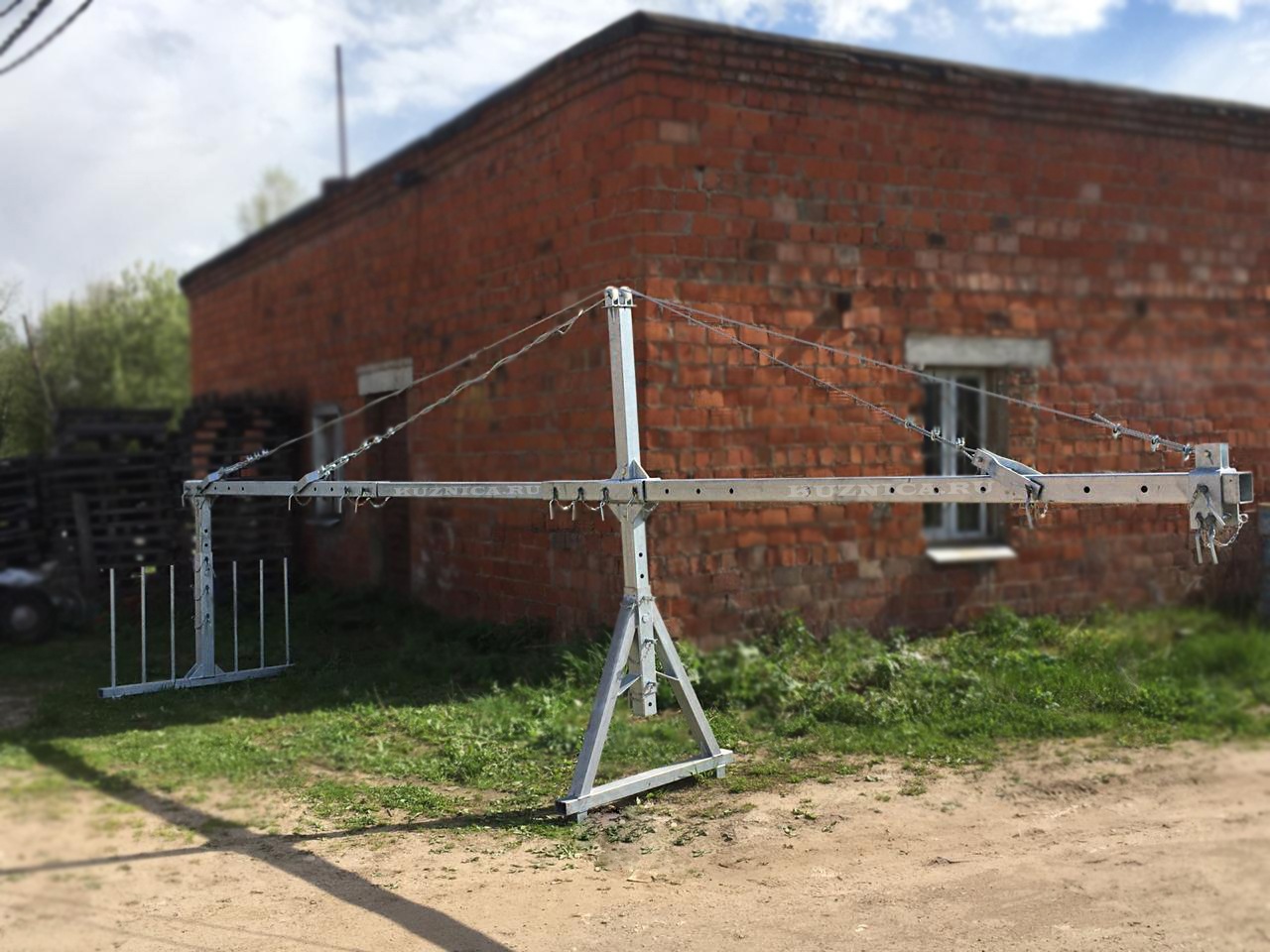

Також, в залежності від покрівлі фасаду, зазнавати змін в конструкції можуть і консолі. Стандартна консоль виконана у вигляді збірної модульної конструкції, що має виліт 1,5 – 1,75 м., що спирається на передню і задню опорну (пригруженную противагами) балки. Однак, якщо простір покрівлі не надає можливості розмістити стандартні консолі, дана конструкція, наприклад, може бути виконана у вигляді струбцин і фіксуватися до парапету за допомогою гвинтових механізмів.

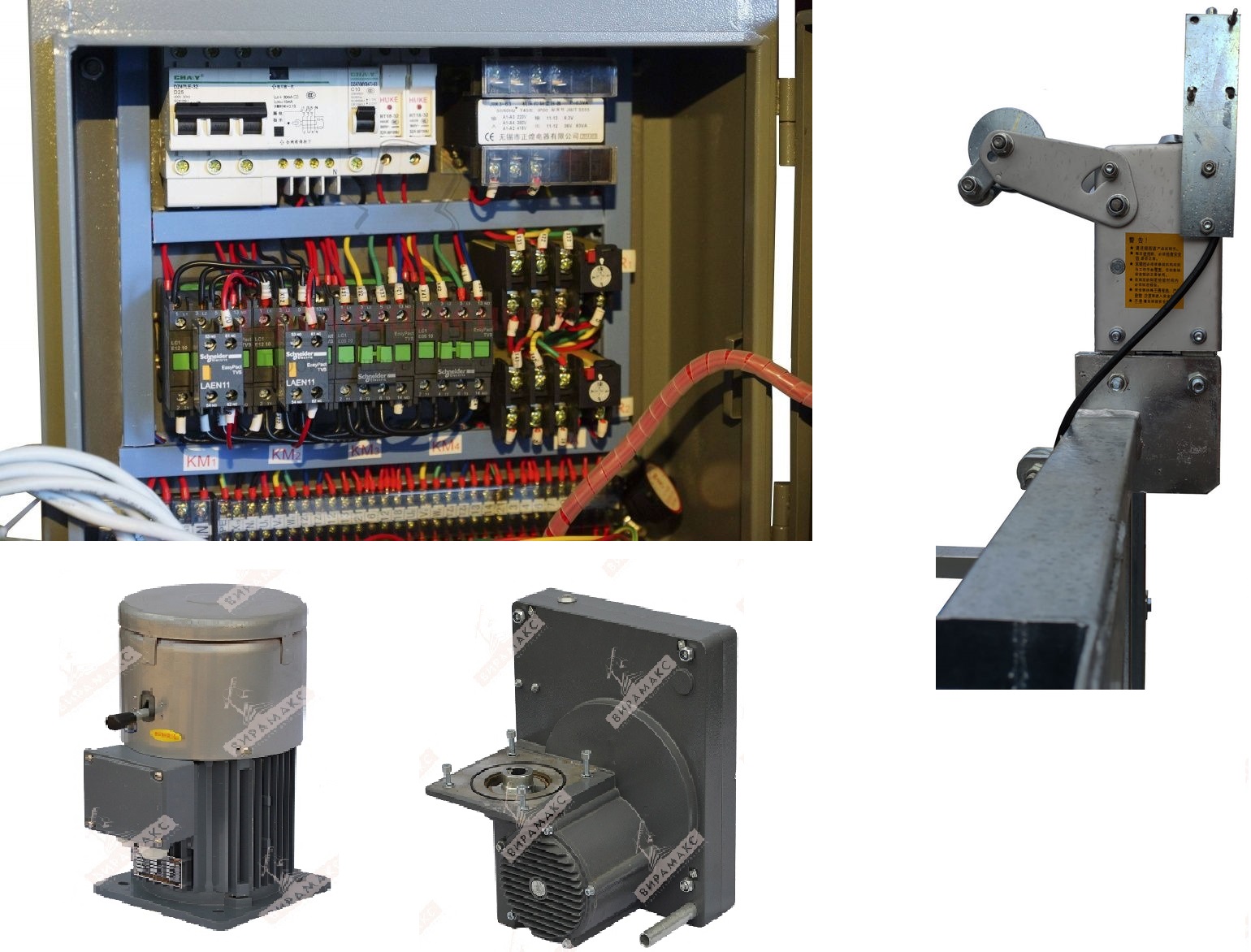

Виконавчі механізми являють собою електропривод, з’єднаний з лебідкою за допомогою редуктора. Обертаючись в ту чи іншу сторону, електродвигун через редуктор приводить в дію барабан лебідки, на якому утворена петля вантажного сталевого каната, тим самим піднімаючи або опускаючи робочу платформу уздовж поверхні фасаду. Важливими компонентами механізму, що впливають на працездатність лебідки, є: електродвигун з класом захисту не менше IP55, зубчаста пара редуктора, механізм притиснення троса, трубки входу-виходу, напрямна троса і сталева стрічка. Критичний знос цих компонентів безсумнівно призведе до аварійної зупинки люльки.

Також, важливими складовими механізму підйому є відцентровий і електромагнітний гальма, а також фрикційна пластина. Знос даних комплектуючих також негативно позначиться на працездатності люльки і на безпеці її експлуатації.

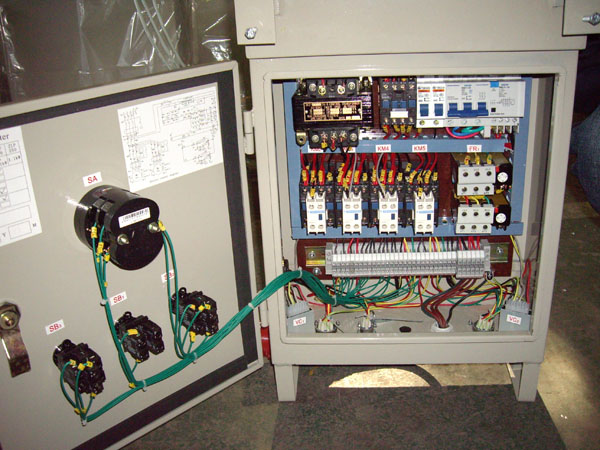

Електричний щит управління забезпечує синхронне управління виконавчими механізмами. У ньому знаходяться електричні компоненти, що відповідають за безпечну експлуатацію платформи (пристрій захисного відключення, теплові реле, і т.п.). На лицьовій панелі знаходяться кнопки управління рухом люльки вгору і вниз, перемикач режиму роботи двигунів, а також кнопка аварійної зупинки.

Підведення електроживлення до щита управління здійснюється за допомогою кабелю самонесучого перетином жив 3х2,5 + 2х1,5. Для того, щоб робітникам було зручно управляти фасадним підйомником, передбачений пульт дистанційного керування, оснащений кнопками вгору, ВНИЗ і кнопкою аварійної зупинки.

Системи безпеки люльки реалізовані парою уловлювачів, які при спрацьовуванні надійно механічно утримують люльку на висоті, а також парою кінцевих вимикачів, автоматично відключають електроживлення обладнання при досягненні кошиком максимально можливої верхньої точки підйому.

ZLP 630 відноситься до обладнання підвищеної небезпеки. Тому перевірка працездатності всіх систем люльки проводиться щодня перед початком експлуатації. Регламентні роботи по заміні зношених частин здійснюються або у встановлені заводом-виробником терміни, або в міру виявлення критичного зносу вузлів і агрегатів. Стандартно, на практиці, сервісне обслуговування здійснюється щомісяця. Це продовжує ресурс колисок, попереджає можливість поломок, робить експлуатацію будтехніки більш безпечною.

Придбати або взяти в оренду Будівельні фасадні люльки типу ZLP630 ви можете у одного з найбільших операторів ринку України – міжнародної компанії ВІРАМАКС. Компанія більше 18 років успішно поставляє, монтує і обслуговує вантажопідйомну техніку, в т.ч. і фасадні платформи.

Простої обладнання на будівельних об’єктах ведуть до великих збитків, тому, для того, щоб можна було вирішити оперативно будь-яке технічне питання, на складах компанії підтримується постійний незнижуваний запас запасних частин і комплектуючих, а Сервісна служба оснащена необхідним інструментом, і службовим транспортом. Таким чином, техслужба ВІРАМАКС вирішує будь-яке виникає технічне питання вже протягом перших 2-х годин від моменту звернення в компанію.

Звертайтеся в ВІРАМАКС з питань поставки та сервісного обслуговування фасадних колисок!
Ви отримаєте надійну сучасну техніку і якісну комплексну

технічну підтримку!
